高粘度泵工作原理與安裝時應注意哪些問題

時間：2015-06-28 15:44作者：北弘泵業　點擊：次

北弘泵業工程師建議高粘度泵工作注意事項：
1.高粘度泵的驅動軸與電機軸的連接采用彈性聯軸器。
2.泵驅動軸不能承受任何徑向垂直力，皮帶、鏈條、齒輪等側向驅動方式禁止使用。
3.底板強度要夠,不要時間長了,泵的底板一軟,造成電機與泵不對中,而損壞泵.
4.高粘度泵緊固端面螺栓時，高粘度泵用力要對稱均勻；邊緊邊盤動轉子。若遇到卡澀，高粘度泵應松掉螺栓重新緊。
5.弄清楚泵的允許最高轉速.和現場工作最高轉速.
6.務必讓流體進到入口,盡量不要干轉和空轉.
7.泵的進口與出口不要接反了.造成泵不出料來.

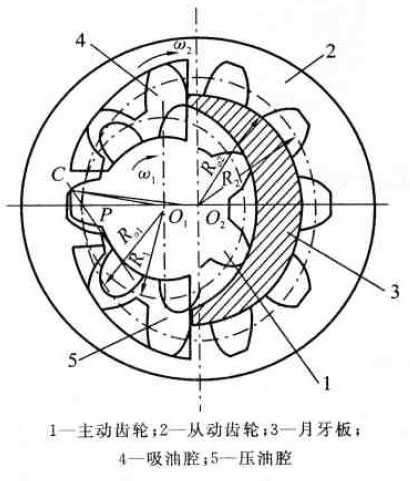

高粘度泵工作原理圖





高粘度泵主要由主動齒輪1、從動齒輪2、月牙板3、軸及軸承、惻板等組成。其工作原理為相互嚙合的主動齒輪1和從動齒輪2與惻扳圍成的密封容積被月牙板3和齒輪的嚙合線分隔成兩部分，即形成吸油腔和壓汕腔。當傳動軸帶動小齒輪按圖示方向旋轉時，內齒輪同向旋轉，圖中上半部輪齒脫開嚙合，密封容積逐漸增大.形成局部真空度，油液在大氣壓作用下進人密封容積內，即吸油； 下半輪齒進人嚙合，使其密封容積逐漸減小，油液被擠壓，壓力增大，即排油。
高粘度泵與外嚙合齒輪泵相比其流量脈動小，僅是外嚙合齒輪泵流量脈動功率的1/10~1/20。此外.其結構緊湊，重量輕，噪聲小，效率髙，還可以做到無困油現象。
它的不足之處是齒形復雜，需專門的高精度加工設備才能生產出來。隨著科技水平的發展.內嚙合齒輪泵將會有更廣闊的應用前景。
